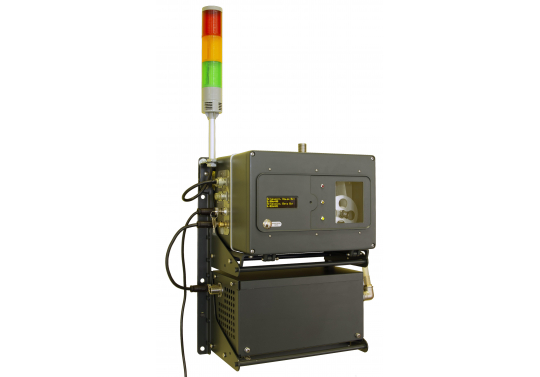

Установка для измерения объёмной активности радиоактивных аэрозолей УДА-100

Установка для измерения объёмной активности радиоактивных аэрозолей, индикации эквивалентной равновесной объёмной активности дочерних продуктов распада радона в воздухе

ЗАКАЗАТЬ

Описание
Назначение и применение
Технические характеристики

Установка предназначена для непрерывного измерения объёмной активности альфа и бета-активных аэрозолей с компенсацией фонового излучения дочерних продуктов распада радона и торона, индикации эквивалентной равновесной объёмной активности дочерних продуктов распада радона в воздухе, а также выдачи сигналов тревоги при превышении установленных порогов.
Принцип работы УДА-100 заключается в непрерывном отборе проб путём прокачивания контролируемого воздуха через фильтрующий материал и одновременном измерении активности осевших на фильтрующем материале радионуклидов. Благодаря уникальным конструктивным решениям пробоотборного тракта, специально разработанной ленте фильтра и использованию высокочувствительного детектора большой площади, установка обеспечивает высокую эффективность регистрации альфа- и бета-излучения, равномерное осаждение частиц на фильтре, а также обладает высокой чувствительностью при регистрации бета-излучения низкой энергии.

Особенности:

контроль скорости прокачки, обрыва ленты, перепада давления на фильтре
автоматическое передвижение фильтрующей ленты по заданным пользователем критериям
контроль давления и температуры прокачиваемого воздуха

Преимущества:

уникальный алгоритм, обеспечивающий низкую частоту ложных срабатываний
настраиваемые интервалы усреднения для расчёта объёмной активности и порогов
автоматическая самодиагностика по встроенному LED-светодиоду
простая процедура поверки

Установка предназначена для:

непрерывного измерения объёмной активности альфа и бета-активных аэрозолей с компенсацией фонового излучения дочерних продуктов распада радона и торона
индикации эквивалентной равновесной объёмной активности дочерних продуктов аспада радона в воздухе
выдачи сигналов тревоги при превышении установленных порогов

УДА-100 может использоваться для измерения объёмной активности радиоактивных аэрозолей в воздухе жилых и рабочих помещений, на объектах атомной промышленности, предприятиях горнодобывающей и перерабатывающих отраслей (шахтах, рудниках и др.), а также в других местах, где имеется потенциальная опасность облучения персонала.

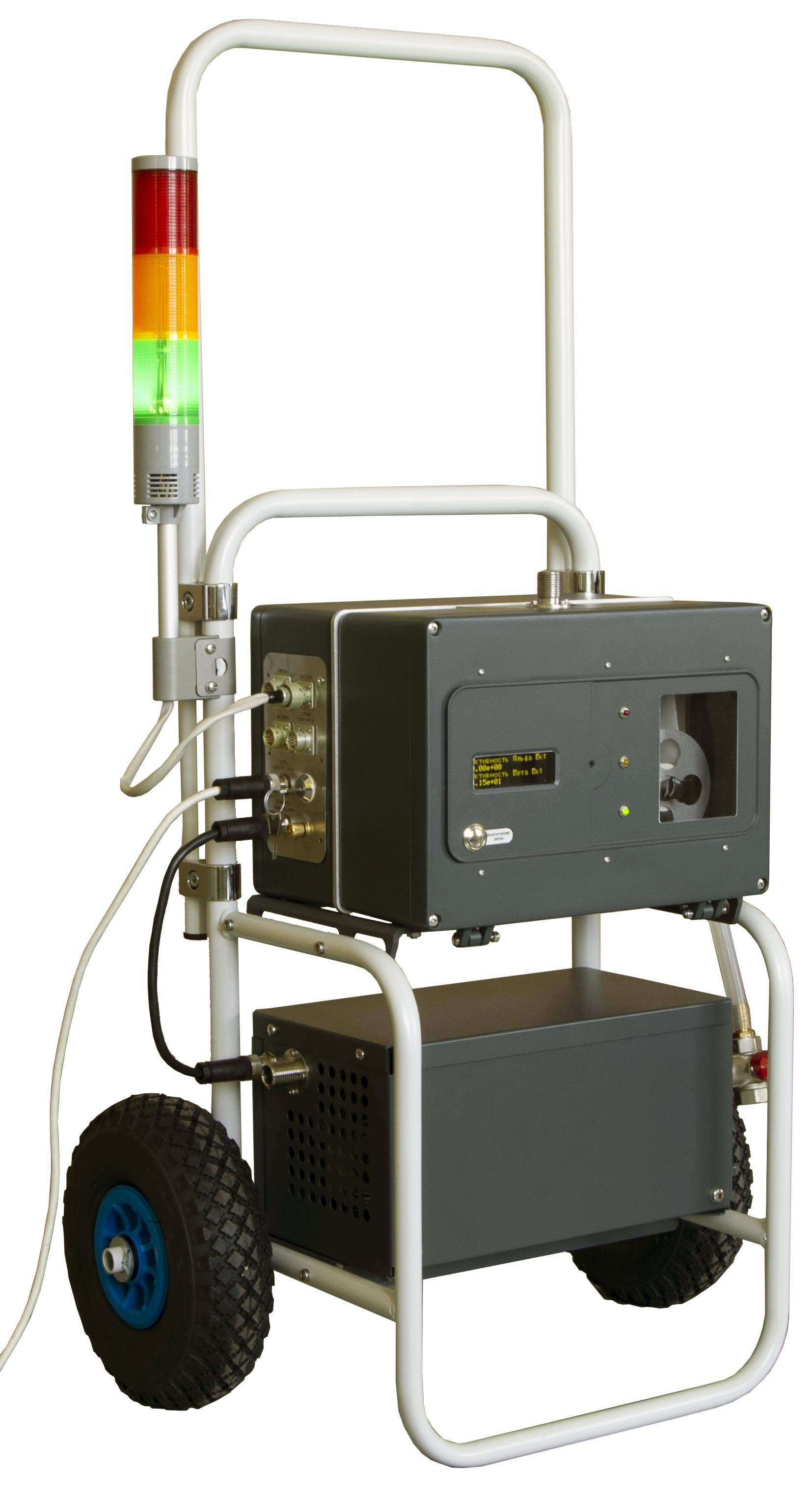

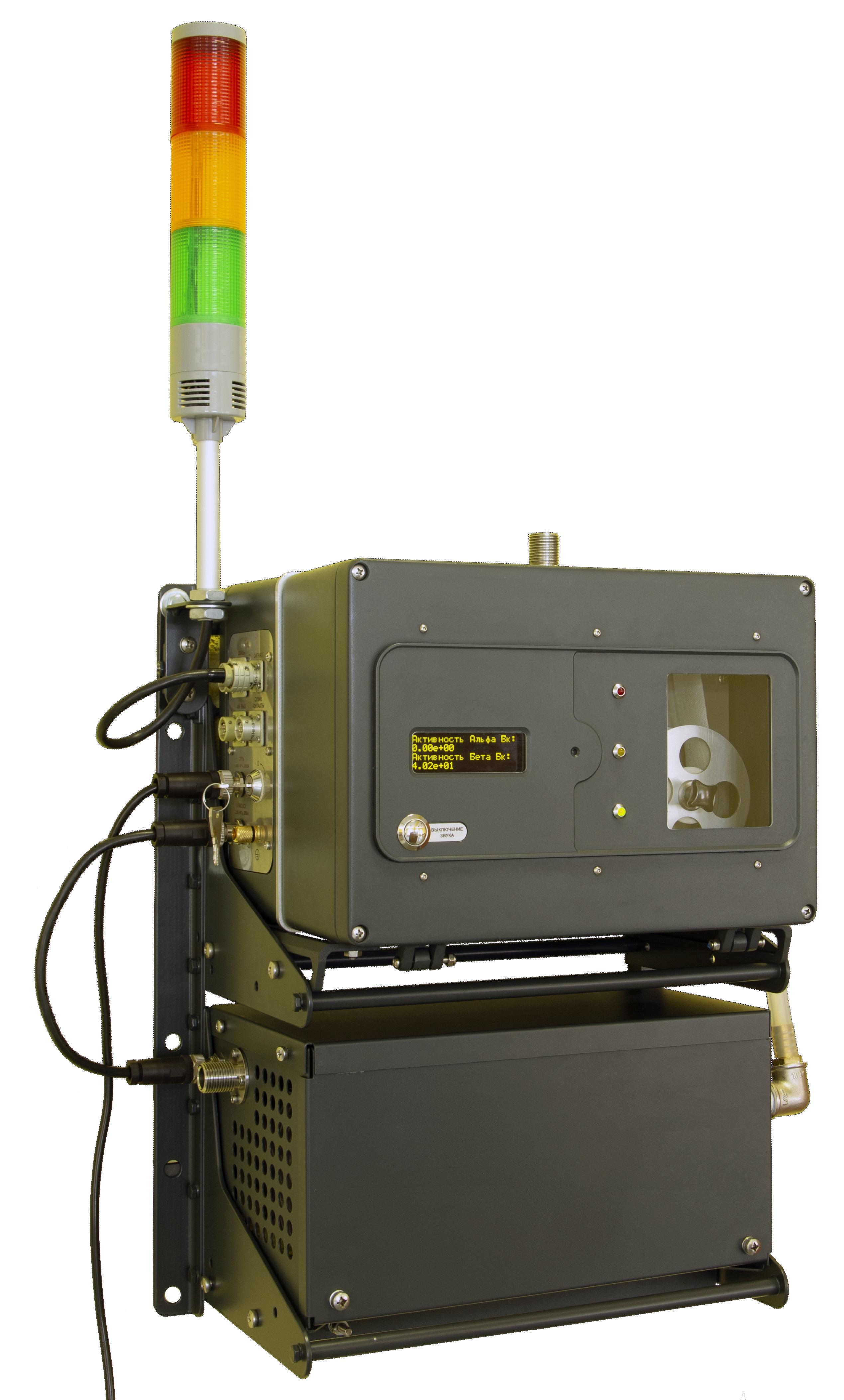

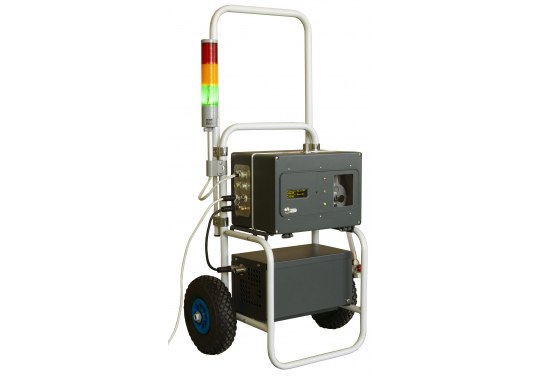

Установка выпускается как в стационарном исполнении (на раме), так и в мобильном (на тележке) — для осуществления контроля воздуха в помещениях при проведении временных работ. В мобильном исполнении УДА-100 монтируется на тележку, обеспечивающую простоту перемещения установки в том числе по лестничным пролетам, а так же доукомплектовывается насосным блоком, обеспечивающим автономную прокачку воздуха. В мобильном исполнении установка обладает следующими характерными преимуществами:

возможность использования различных модеей насосов в зависимости от условий эксплуатации
пневматические колеса большого диаметра для удобства передвижения
передача по сети Ethernet
небольшой вес

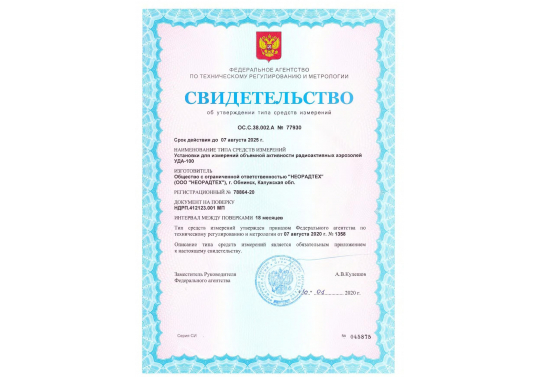

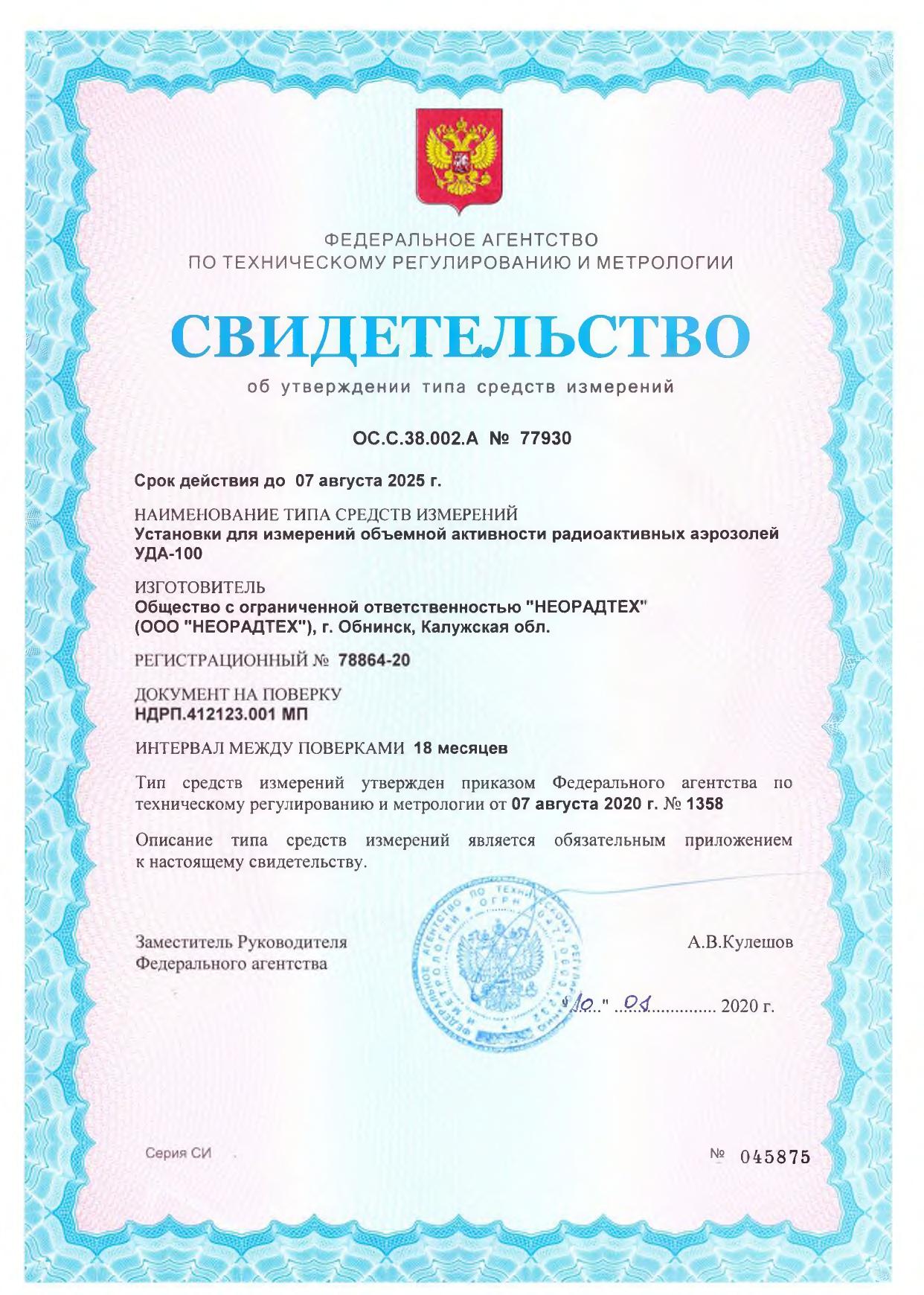

Свидетельство об утверждении типа СИ ОС.С.38.002А № 77930

Сертификат соответствия № ОИАЭ.RU.083(ОС).00359

Диапазон измерения
альфа-активных аэрозолей	от 0,01 до 5 · 10⁶ Бк/м³
бета-активных аэрозолей	от 0,05 до 10⁷ Бк/м³
Энергетический диапазон
для альфа-излучения	от 3 до 9 МэВ
для бета-излучения	от 50 кэВ до 3 МэВ
Диапазон индикации ЭРОА Rn-222	0.1 ÷ 5 · 10⁶ Бк/м³
Объёмный расход	от 5 до 75 л/мин
Рабочий диапазон температур	от - 20 °С до + 50 °С
Рабочий диапазон давлений	от 84 до 106,7 кПа
Рабочий диапазон влажности	от 98% при +35 °С
Относительная погрешность: для альфа-активных аэрозолей, в диапазонах измерения 0.01 ÷ 1 Бк/м³ 1 ÷ 5 · 10⁶ Бк/м³	не более ±30 % не более ±15 %
для бета-активных аэрозолей, в диапазонах измерения 0.05 ÷ 0,1 Бк/м³ 0.1 ÷ 10 Бк/м³ 10 ÷ 1 · 10⁷ Бк/м³	не более ±50 % не более ±30 % не более ±15 %
Степень защиты	IP65
Габариты (Д×Ш×В) и вес УДА-100 на раме	461×275×927; не более 30 кг
УДА-100 на тележке	600×403×1100* мм (*высота установки на тележке определяется высотой ручки и может устанавливаться в диапазоне от 735 до 1100 м); не более 32 кг
Блок детектирования	383×251×300; не более 14 кг
Питание	~220 В, 50 Гц
Мощность (без насосного блока)	не более 40 ВА
Программируемые интерфейсы	4 пары сухих контактов. Комутируемая нагрузка 5А/250VAC 4 аналоговых выхода 4..20 мА с гальванической развязкой
Поддерживаемые протоколы обмена	Modbus RTU (RS-485), TCP/IP (Ethernet)
Критерии смены кадра	- превышение максимального времени измерения - превышение перепада давления на фильтре - падение скорости прокачки ниже допустимого - превышение скорости счёта детектора
