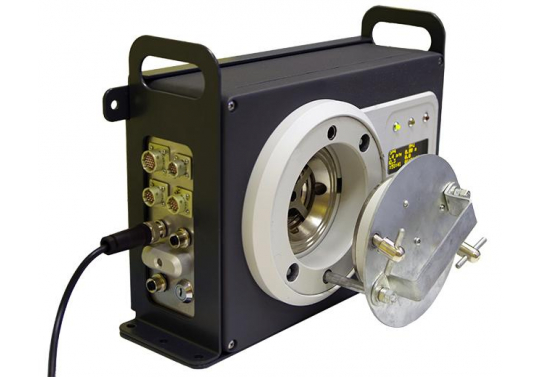

Установка радиометрическая для измерений объёмной активности радионуклидов йода УДИ-101
Установка радиометрическая для измерений объёмной активности радионуклидов йода I-131, I‑129 и I-133 в воздухе
Установка радиометрическая УДИ-101 предназначена для измерения в автоматическом режиме объёмной активности радионуклидов I-131, I-129 и I‑133 в воздухе, а также для выдачи сигналов тревоги при превышении установленных порогов. Уникальный алгоритм работы позволяет компенсировать влияние на измерение мешающих радиоизотопов, в том числе Cs-137, As-76 и др.
Работа УДИ-101 основана на непрерывном отборе проб путём прокачивания контролируемого воздуха через катридж сорбционный йодный и одновременном измерении активности осевших на фильтрующе материале радионуклидов йода. Полученные данные объёмной активности сравниваются с пороговыми уставками, которые настраиваются пользователем. В случае превышения установленных порогов подаётся предупреждающий сигнал.
Особенности:
- поддержка протокола Modbus RTU обеспечивает простоту интеграции прибора в системы АС ИДК
- контроль скорости прокачки и перепада давления на фильтре
- измерение как молекулярной, так и органической формы йода
- простая процедура поверки по образцовым источникам
Преимущества:
- уникальный алгоритм, обеспечивающий низкую частоту ложных срабатываний
- одновременное измерение объёмной активности радионуклидов I-131, I-129 и I_133
- широкий диапазон компенсации вклада активности сторонних радионуклидов
- настраиваемые интервалы усреднения для расчёта объёмной активности и порогов
- низкий вес, при наличии свинцовой защиты толщиной 4 см во всех направлениях
УДИ-101 может использоваться для измерения объёмной активности радионуклидов йода в воздухе рабочих помещений, в системах вентиляции на объектах ядерной энергетики, в случае ЧС и др.
В зависимости от предполагаемого применения возможно исполнение установки в стационарном (на раме) или мобильном (на тележке) вариантах. Установка может эксплуатироваться как автономно, так и в составе автоматизированных систем радиационного контроля.
|
Диапазон измерения: |
|
|
БД-101 I-131 I-133 I-129 |
от 0,01 до 5×107 Бк/м3 от 0,03 до 1×108 Бк/м3 от 0,01 до 1×107 Бк/м3 |
|
БД-101-01 I-131 I-133 |
от 0,01 до 5×107 Бк/м3 от 0,03 до 1×108 Бк/м3 |
|
БД-101-02 I-131 I-133 |
от 0,03 до 1×108 Бк/м3 от 0,05 до 5×108 Бк/м3 |
| Энергетический диапазон | |
| БД-101 | от 25 кэВ до 3 МэВ |
| БД-101-01, БД-101-02 | от 40 кэВ до 3 МэВ |
| Предел основной относительной погрешности | ± 30 % |
| Электрические характеристики | |
| Питание | 220 В, 50 Гц или 48 В |
| Потребляемая мощность | 20 В·А (без насосного блока) |
| Интерфейсы передачи данных |
2 независимых RS-485; 1 RS-232 |
| Дискретные выходы | 4 программируемых SPDT реле |
| Аналоговые выходы | 3 изолированных выхода, 0/4..20 mA |
| Пневматические характеристики | |
| Скорость потока |
от 4 до 75 л/мин |
| Пневматическое подключение |
G1/2 |
| Условия эксплуатации | |
| Температура | от - 20 °С до + 60 °С |
| Давление | от 84 до 106,7 кПа |
| Влажность | от 95% при +35 °С |
УДИ-101
|
Габариты (Д×Ш×В) и вес |
|
|

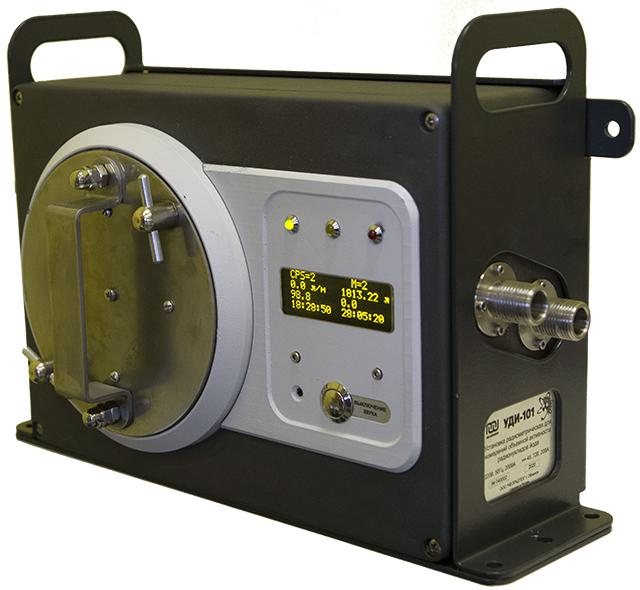

Стационарное исполнение УДИ-101 (на раме) с насосным блоком и блоком аварийной сигнализации |
461×275×927 мм; 62 кг |
|

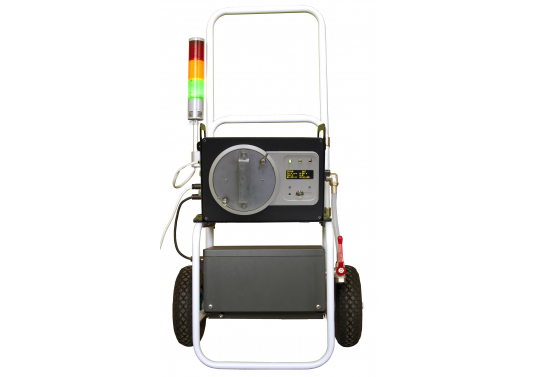

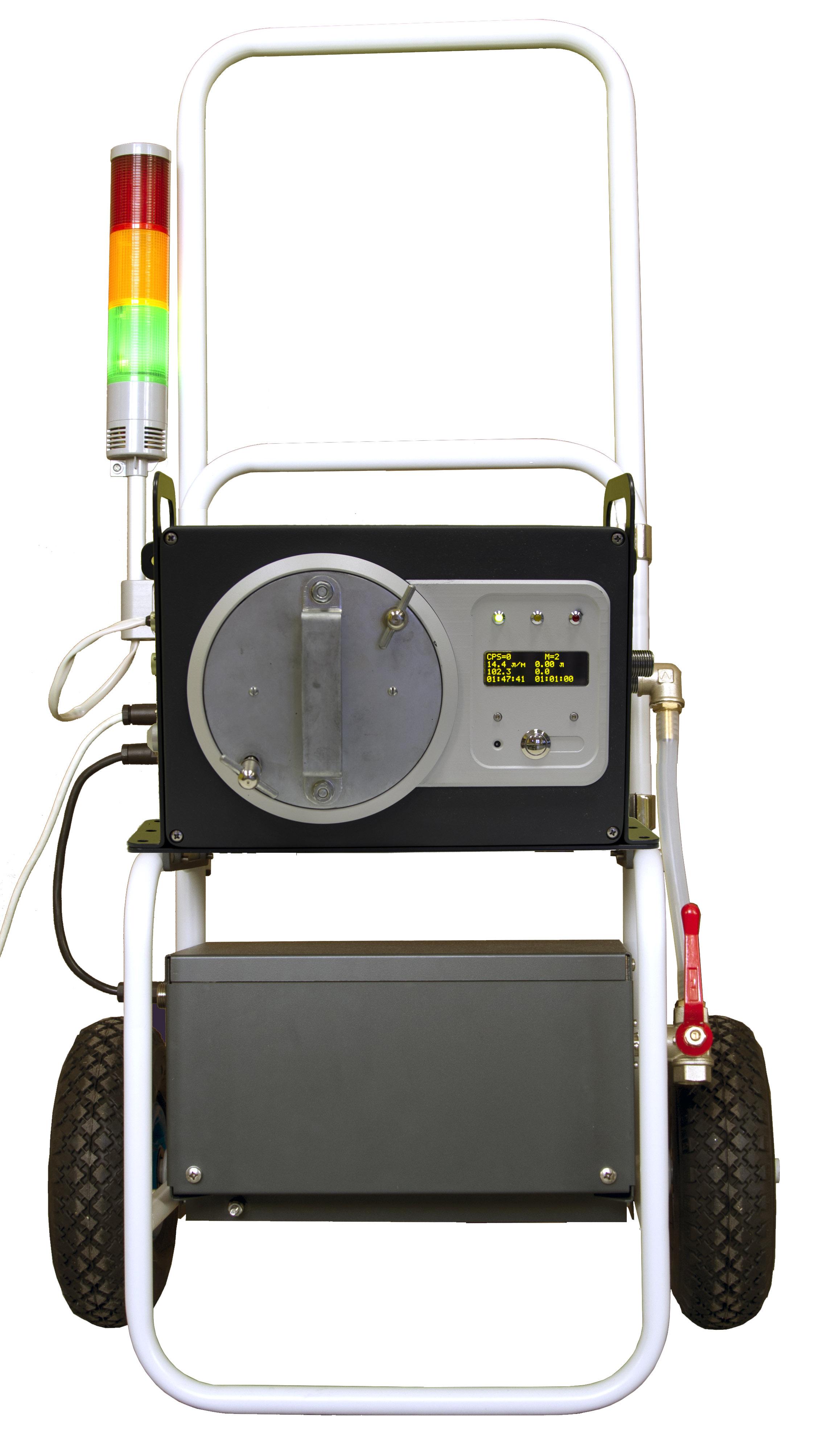

Мобильное исполнение УДИ-101 (на тележке) с насосным блоком и блоком аварийной сигнализации *высота установки на тележке определяется высотой ручки и может устанавливаться в диапазоне от 735 до 1100 мм |
600×403×1100* мм; 64 кг |
| Блок детектирования | 400×190×285 мм; 46 кг |

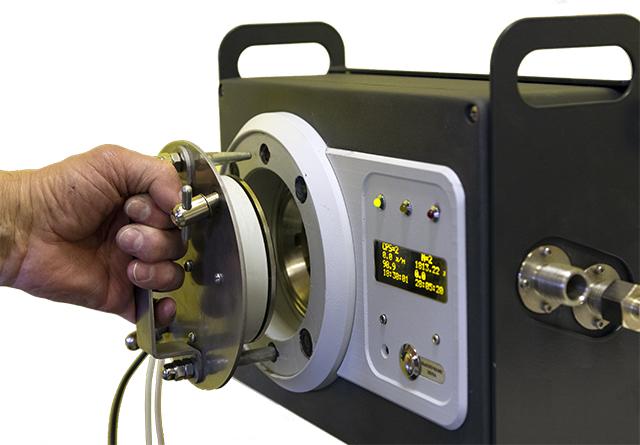

Йодный катридж
|
Тип |
угольный |
|
Эффективность сбора при 100 л/мин, 75% влажности - органической формы - молекулярной формы |
98 % 99,8 % |
| Габаритные размеры | Ø57,7×26,8 |
