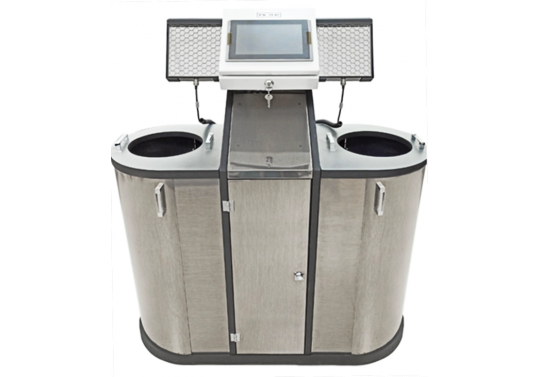

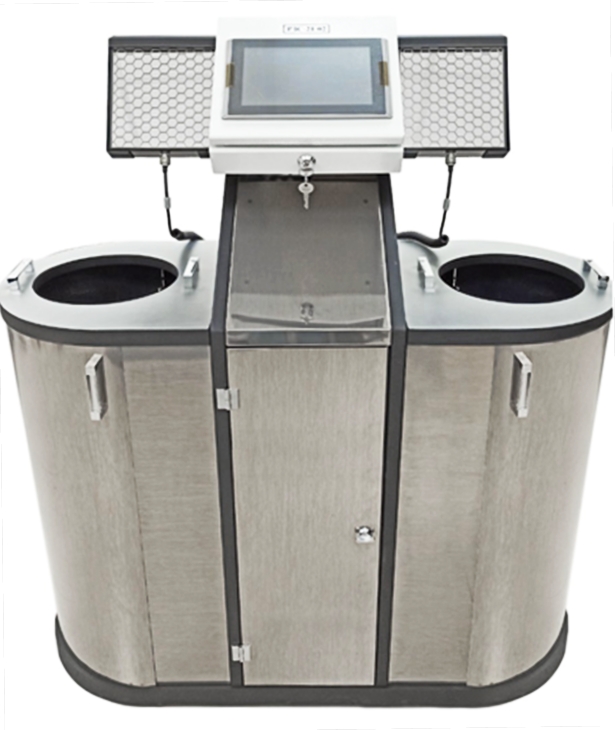

Радиометр измерения радиоактивного загрязнения РЗС-21
Радиометр измерения радиоактивного загрязнения РЗС-21 предназначен для измерений плотности потока и поверхностной активности альфа- и бета‑излучающих радионуклидов

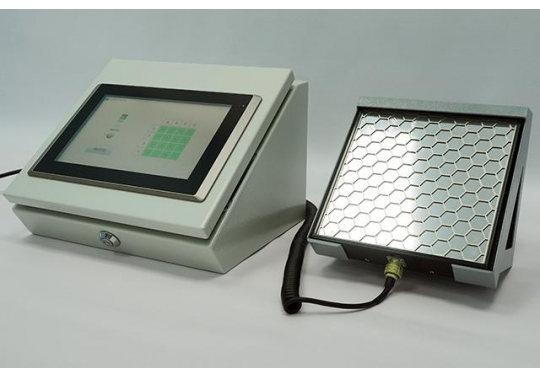

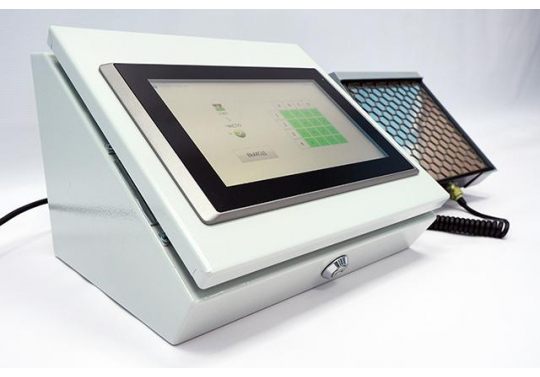

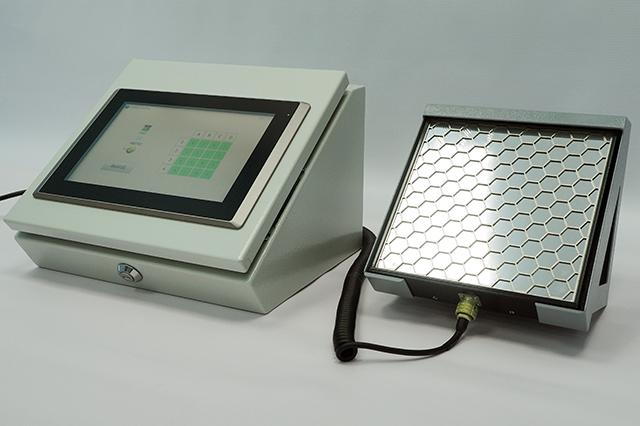

Радиометр РЗС-21 состоит из блоков детектирования БДБ-107, БДБ-107.2 и БДПА-02, блока обработки информации (БОИ) или компьютера для сбора, обработки и представления результатов измерений. В состав БДБ-107 входит электронная плата с расположенной на ней матрицей из 16 детекторов ДБ-7 на основе пластиковых сцинтилляторов и кремниевых фотоумножителей (КФЭУ). БДБ-107.2 — исполнение двух БДБ-107 в одном корпусе, в состав которого входит две матрицы по 16 детекторов ДБ-7.
Полученное значение величины плотности потока альфа- или бета-частиц, или поверхностной активности альфа- или бета-излучающих радионуклидов отображается на экране БОИ или компьютера.
Радиометры обеспечивают сигнализацию превышения или не превышения установленных пороговых уровней загрязнения альфа- или бета-излучающими нуклидами объектов (кистей рук, обуви, мелких предметов, оборудования и т.п.). в виде отображения на встроенном дисплее или экране компьютера для каждого детектора ДБ-7: зеленым цветом — при отсутствии, красным цветом — при наличии превышения пороговых уровней; в виде звукового сопровождения отсутствия или превышения пороговых уровней для каждого детектора.
В зависимости от исполнения и от требований заказчика, радиометры могут быть укомплектованы дополнительными БДБ-107 — до 8 БД (или до 4 дополнительных БДБ-107.2); дополнительным БДПА-02.
Радиометр не ведет разделение по альфа- и бета-каналам. Проведение измерений в смешанных полях альфа-бета-излучения выполняют в два этапа: с применением защитного экрана из состава радиометра или при комплектовании прибора дополнительным БДПА-02.
БДПА-02 — интеллектуальный блок детектирования производства Научно-производственного унитарного предприятия "АТОМТЕХ", Республика Беларусь.
По заказу радиометр может быть укомплектован устройством для контроля проб УКП-107, которое позволяет использовать одну ячейку БДБ-107 для измерения пробы.
Радиометр РЗС-21 предназначен для измерений плотности потока и поверхностной активности альфа- и бета-излучающих радионуклидов, контроля уровня загрязнения альфа- и бета-излучающими радионуклидами кистей рук, обуви, поверхностей мелких предметов и оборудования при выходе (выносе) из зоны контролируемого доступа в санпропускниках, саншлюзах и других пунктах контроля на атомных электростанциях и прочих радиационно-опасных объектах, использующих источники ионизирующих излучений.
При комплектовании прибора устройством для контроля проб УКП-107, радиометр может применяться как средство для контроля мазков.

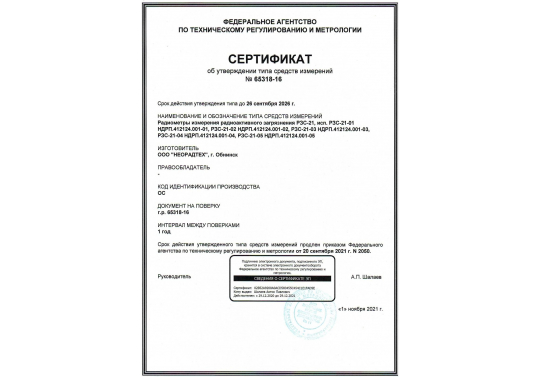

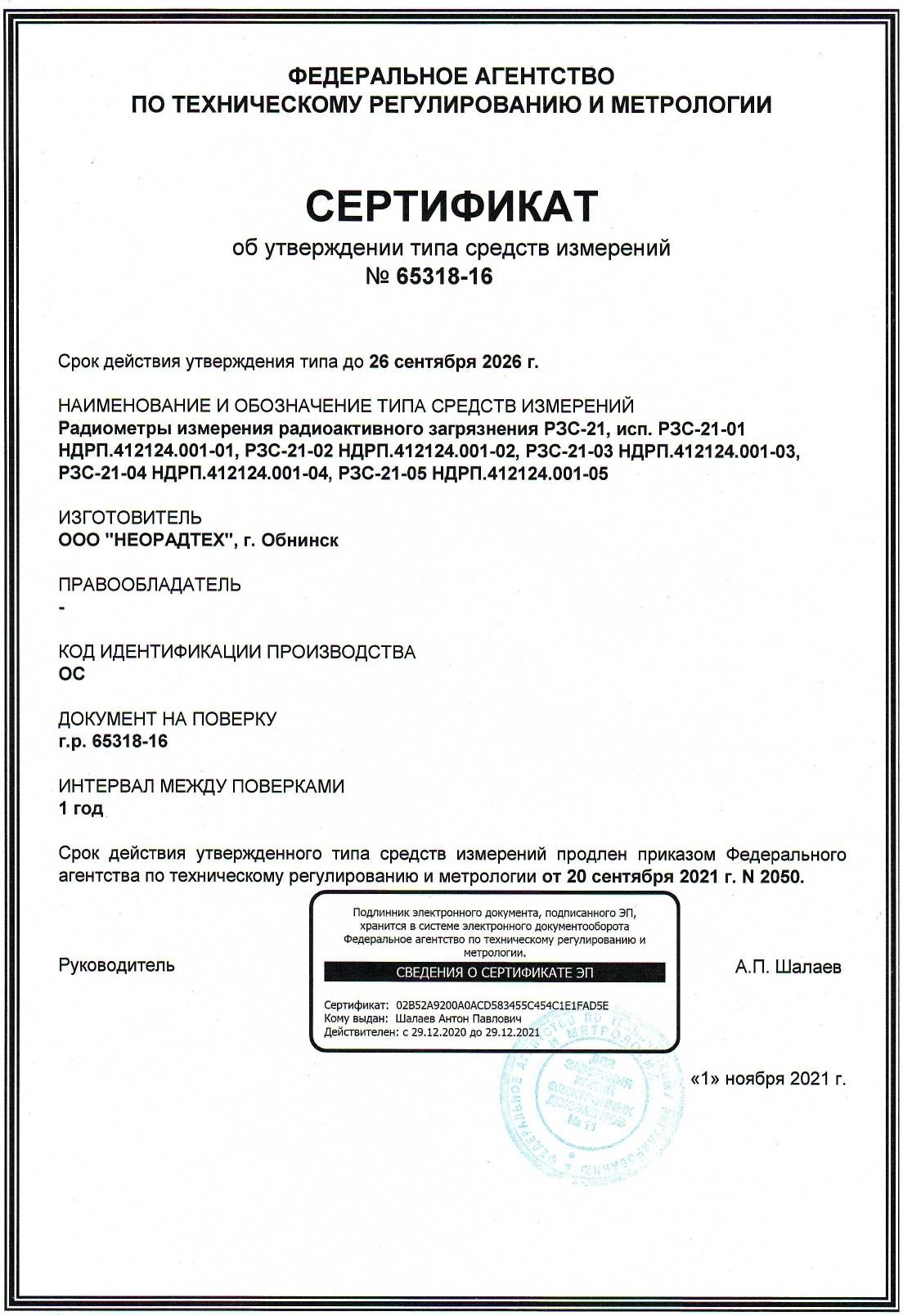

Сертификат об утверждении типа СИ № 65318-16
| Диапазон энергий бета-излучения, МэВ | от 0,05 до 3,5 |
| Диапазон измерений плотности потока бета-частиц каждого БД, (см-2 · мин-1)* | от 1,0 до 5 · 105 |
| Диапазон измерений поверхностной активности нуклидов 90Sr + 90Y каждого БД, (Бк·см-2) | от 3,0 до 1,5 · 106 |
| Пределы допускаемой относительной погрешности измерений плотности потока бета-частиц в условиях бета-излучения радионуклидов (90Sr + 90Y) в геометрии С0, % |
± (15 + 30/φ), где φ величина, численно равная значению измеряемой плотности потока |
| Чувствительность БДБ-107 и БДБ-107.2 к бета-излучению 90Sr + 90Y в геометрии С0 на защитной решетке детектора,(с-1)/(см -2 · мин -1), не менее |
3,8 |
| Чувствительность БДБ-107 и БДБ-107.2 к бета-излучению 90Sr +90Y в геометрии С0 на расстоянии 5 мм от поверхности защитной решетки детектора, (с-1)/(см-2 · мин-1), не менее |
3,6 |
| Чувствительность БДБ-107 и БДБ-107.2 к бета-излучению 90Sr +90Y в геометрии С0 на расстоянии 10 мм от поверхности защитной решетки детектора, (с-1)/(см -2 · мин -1), не менее |
3,4 |
| Чувствительность БДБ-107 и БДБ-107.2 к бета-излучению нуклида 60Co, (с-1)/(см-2 · мин-1) (массовая толщина герметизирующего покрытия не более 350 мкг/см2) на защитной решетке детектора, не менее |
1,0 |
| Чувствительность БДБ-107 и БДБ-107.2 к бета-излучению нуклида 36Cl (204Tl), (с-1)/(см-2 · мин-1) (массовая толщина герметизирующего покрытия не более 600 мкг/см2) на защитной решетке детектора, не менее |
2,2 |
| Диапазон энергий альфа-излучения, МэВ | от 4,0 до 7,0 |
| Диапазон измерений плотности потока альфа-частиц БД, см-2 · мин-1** | от 0,5 до 2,0 · 106 |
| Диапазон измерений плотности потока альфа-частиц дополнительного блока детектирования БДПА-02, (см-2 · мин-1)** | от 0,05 до 5,0 · 104 |
| Диапазон измерений поверхностной активности нуклидов 239Pu каждого БД, (Бк · см-2)** | от 1,0 до 2,0 · 106 |
| Диапазон измерений поверхностной активности нуклидов 239Pu БДПА-02, (Бк · см-2)** | от 1,7 · 10-3 до 1,7 · 103 |
| Пределы допускаемой относительной погрешности измерений плотности потока бета-частиц в условиях альфа-излучения радионуклидов (239Pu) в геометрии П9,% |
± (15 + 30/φ), где φ величина, численно равная значению измеряемой плотности потока |
| Время непрерывной работы, ч, не менее | 24 |
| Нестабильность за 24 часа непрерывной работы (после установления рабочего режима), %, не более | ± 5,0 |
| Параметры питания от сети переменного тока: - напряжение, В - частота, Гц |
от 187 до 242 от 47 до 53 |
| Потребляемая мощность, Вт, не более | 110 |
| Время установления рабочего режима, мин, не более | 10 |
| Средняя наработка на отказ, ч, не менее | 30 000 |
| Средний срок службы, лет, не менее | 6 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре воздуха 30 C, %, не более - атмосферное давление, кПа |
от 5 до 50 75 от 84 до 106,7 |
* в условиях бета-излучения радионуклидов (90Sr + 90Y) геометрии С0 на решетке детектора, фоновых значений не более 10 с-1, времени измерения не менее 100 с;
** в условиях альфа-излучения радионуклидов 239Pu геометрии Р9 на решетке детектора, фоновых значений не более 10 с-1, времени измерения не менее 100 с.
Габаритные размеры
| Наименование |
Габаритные размеры, мм, |
Масса, кг, |
| БОИ | 330×300×250 | 9,5 |
| БДБ-107 | без ручки 214×214×45; с ручкой 214×214×90 | 1,8 |
| БДБ-107.2 | 410×214×42 | 3,0 |
| БДПА-02 | Ø137х230 | 0,7 |
