Установка гамма-спектрометрическая многофункциональная УСГМ-02 «Цезий»
Предназначена для определения радионуклидного состава и измерений активности гамма-излучающих радионуклидов в образцах проб сложного или неизвестного заранее нуклидного состава
УСГМ-02 «Цезий» является полностью программно-управляемой установкой.
Основу установки составляют:

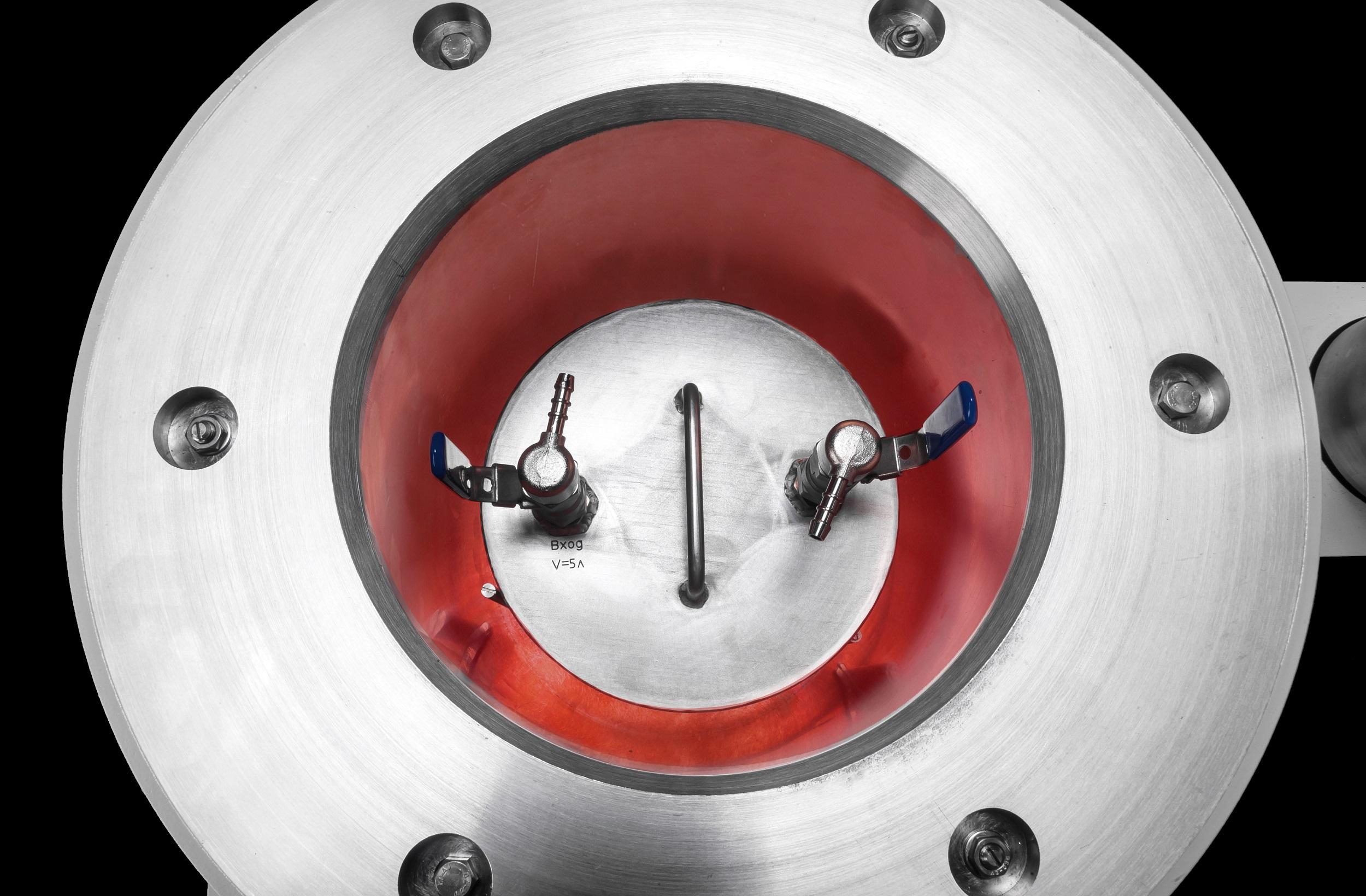

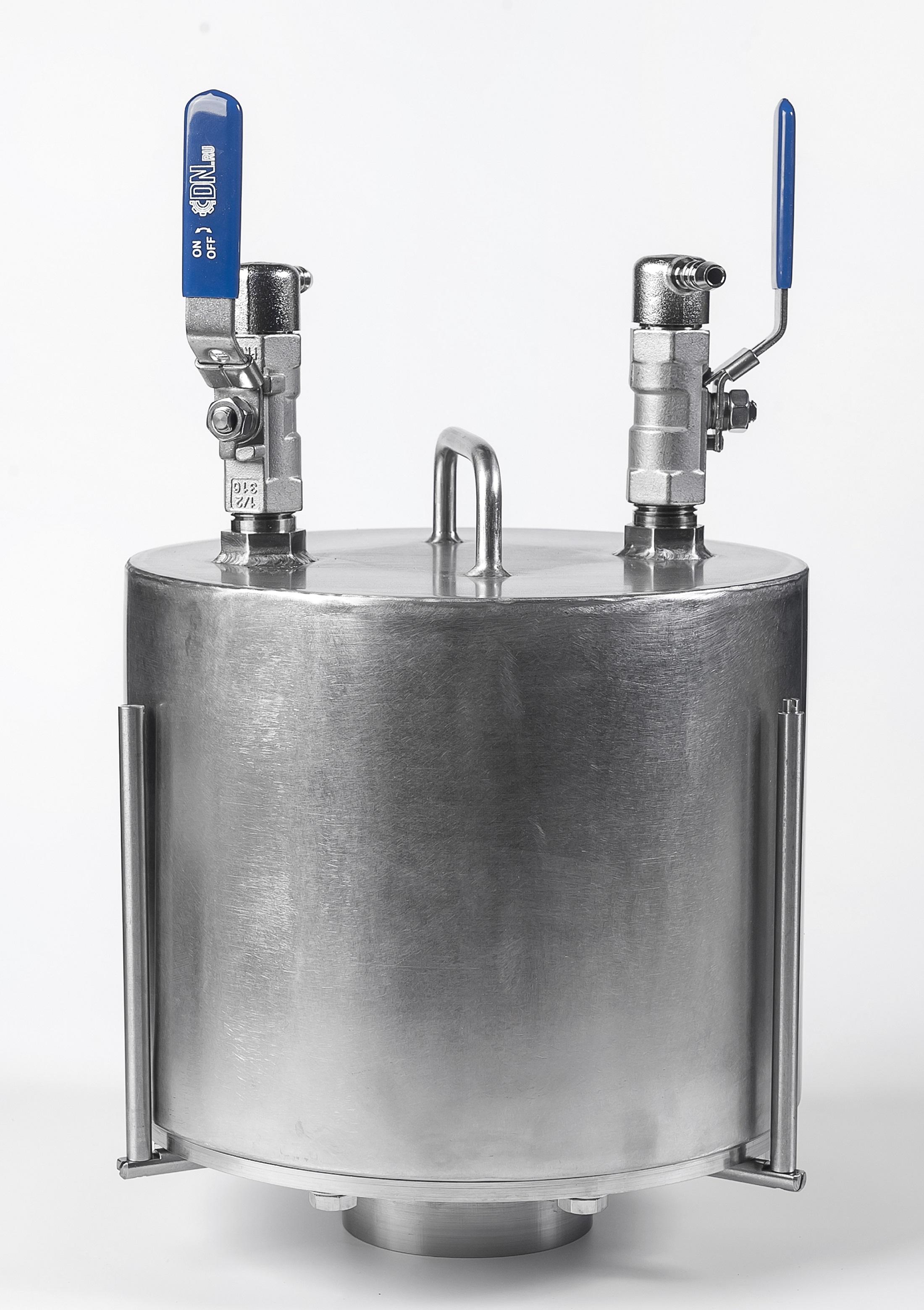

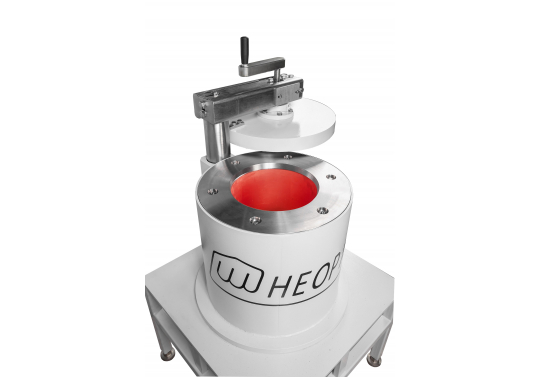

- блок измерения, состоящий из защитного экрана из свинца и интеллектуального детектора (ИД) Старк-02, который преобразует энергию гамма-квантов, формирует аппаратурные спектры и передаёт их в БОИ

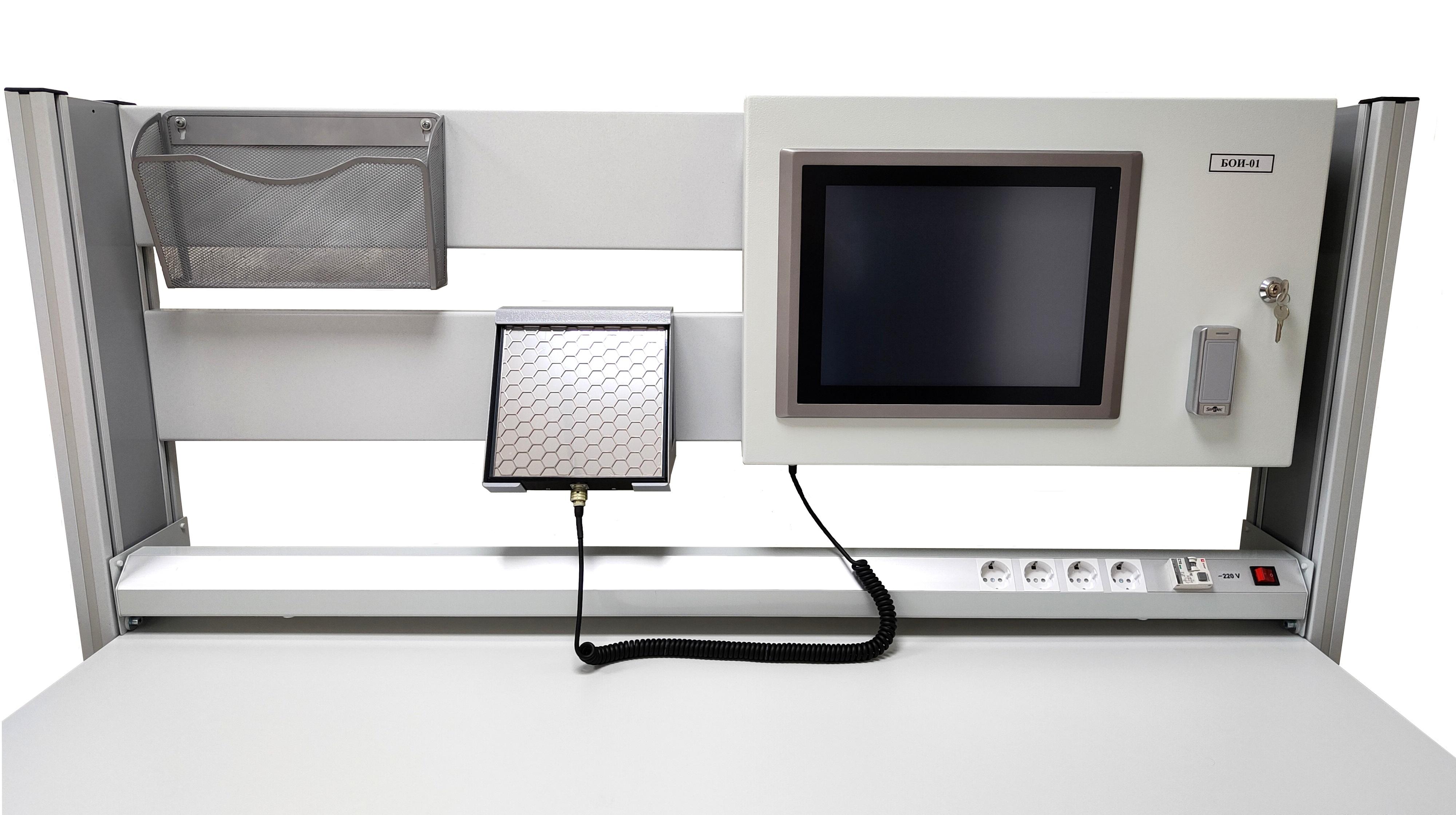

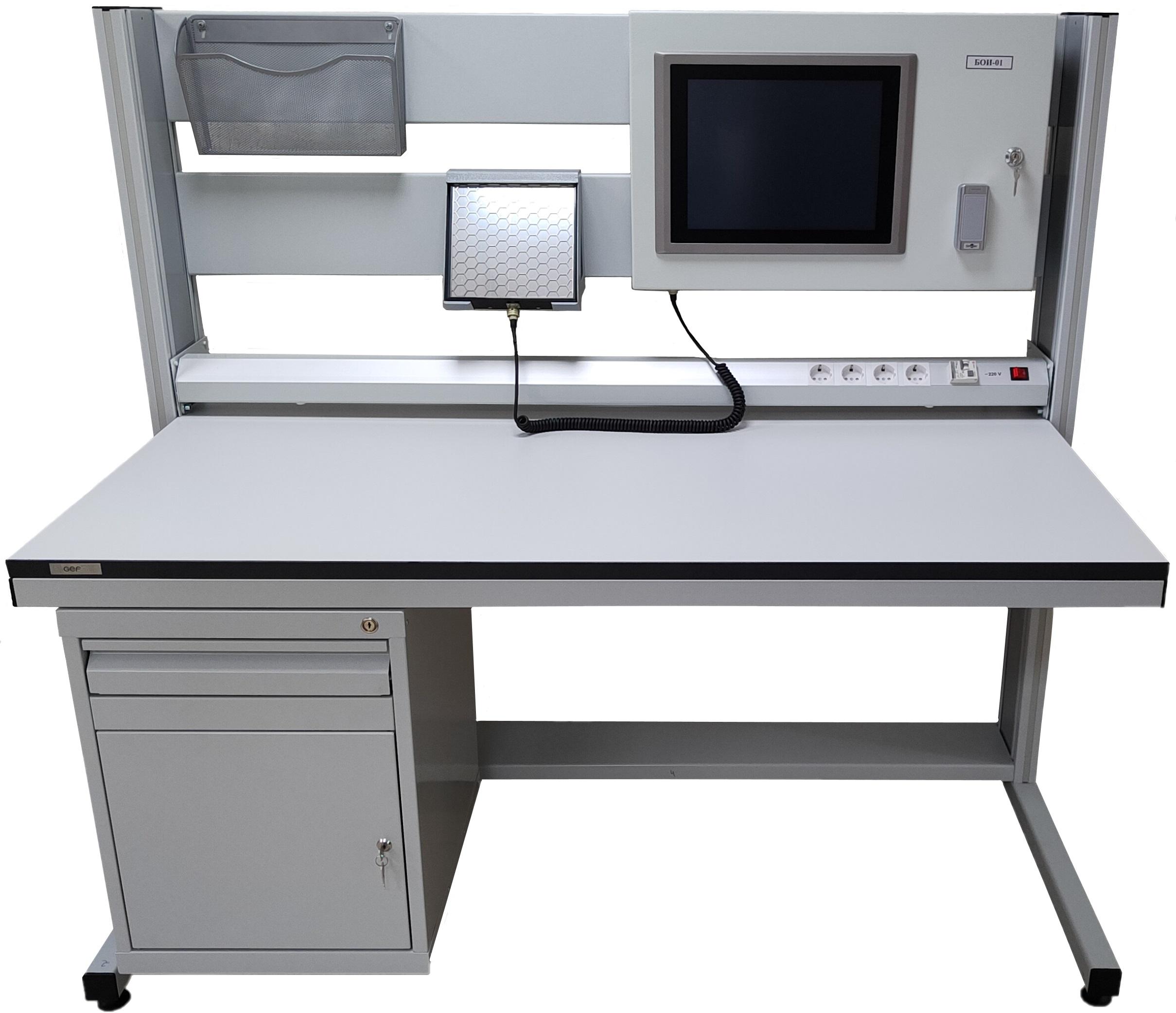

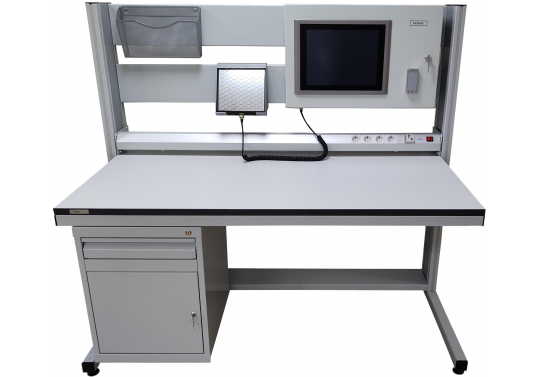

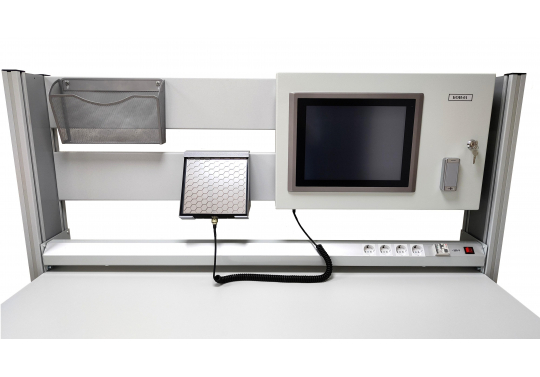

- блок обработки информации (БОИ) — накапливает и обрабатывает аппаратурные спектры, визуалиризует результаты обработки информации, а также управляет интеллектуальным детектором. БОИ оснащён РЗС-21-01 и установлен на лабораторном столе.
Основное функциональное назначение ПО – решение информационных задач при контроле выбросов радиоактивных веществ в атмосферный воздух с помощью УСГМ-02 «Цезий» и автоматизация процедур расчёта и оформления результатов контроля.

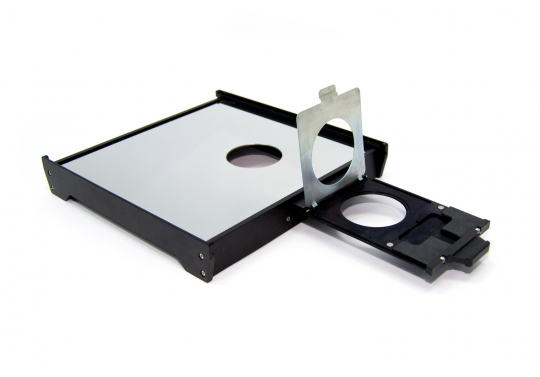

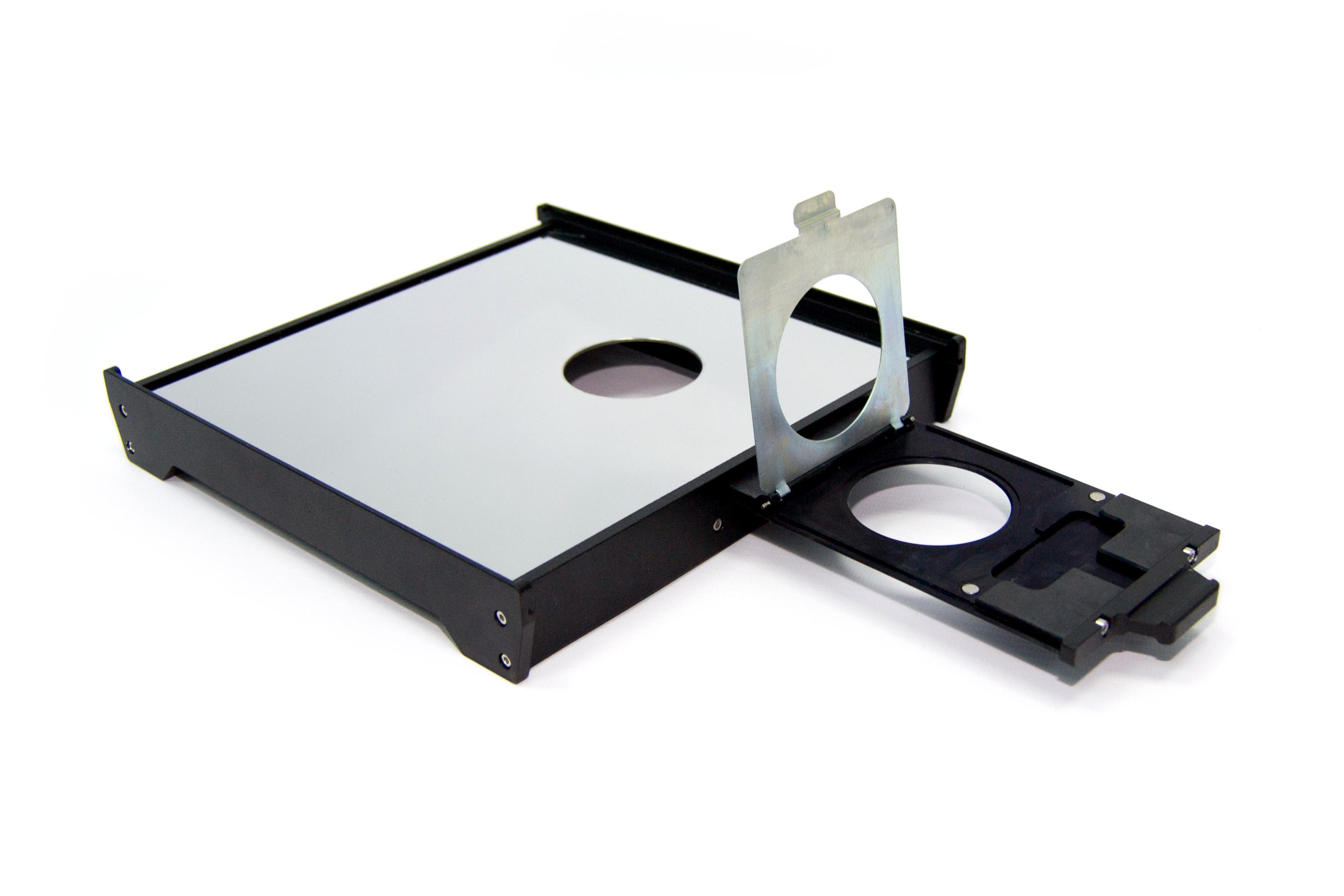

Дополнительно ПО решает информационные задачи при контроле газо-аэрозольных смесей в технологических системах вентиляции, воздухе производственных помещений АЭС и контроле плотности потока и поверхностной активности альфа- и бета-излучающих радионуклидов с помощью радиометра измерения радиоактивного загрязнения РЗС-21-01, входящего в состав установки.
В основные функции ПО входит:
- информационная поддержка оператора при эксплуатации УСГМ-02;
- обработка результатов измерений и оценка неопределённости результатов измерений объёмной активности инертных газов, йода-131 и аэрозолей в выбросах;
- обработка результатов измерений и оценка неопределённости результатов измерений объёмной активности инертных газов, йода-131 и аэрозолей в технологических системах вентиляции, воздухе производственных помещений АЭС;
- определение химических форм йода-131 в контролируемой воздушной среде;
- определение дисперсности радиоактивных аэрозолей;
- определение коэффициента очистки воздуха от радиоактивных аэрозолей фильтрами систем вентиляции;
- определение коэффициента очистки воздуха от радиоактивных газов системами газоочистки;
- отображение на дисплее автоматизированного рабочего места УСГМ-02 результатов работы ПО;
- подготовка отчётных форм;
- ведение электронного архива результатов измерений;
- информационный обмен с оборудованием верхнего уровня автоматизированных систем радиационного контроля.
Установка может использоваться как в полевых, так и в лабораторных условиях для радиационного контроля на атомных станциях, в технологических процессах на предприятиях и объектах, производящих и использующих источники ионизирующего излучения.
УСГМ-02 «Цезий» выпускается в следующих исполнениях:
- УСГМ-02-01 — портативный вариант общего назначения, питание от собственного аккумулятора
- УСГМ-02-02 — стационарный вариант общего назначения, питание от постоянного напряжения от 9 до 36 В или сети 220 В
- УСГМ-02-03 — стационарный вариант для мониторинга содержания гамма-излучающих радионуклидов в проточных жидких средах, питание от сети 220 В

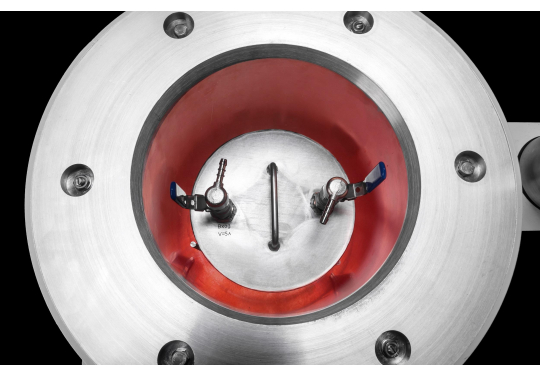

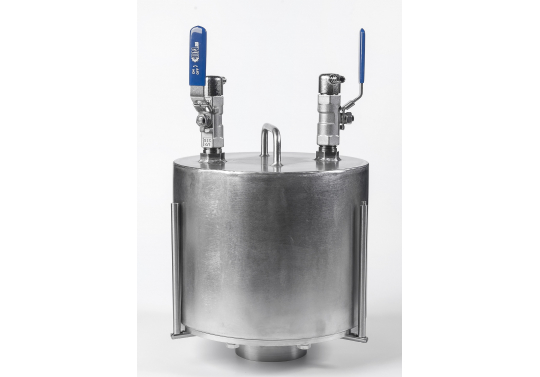

- УСГМ-02-04 — стационарный вариант для измерений объёмной активности в счётных образцах (измерение в лабораторных условиях объёмной активности инертных радиоактивных газов, йода-131, воды, аэрозолей), питание от сети 220 В

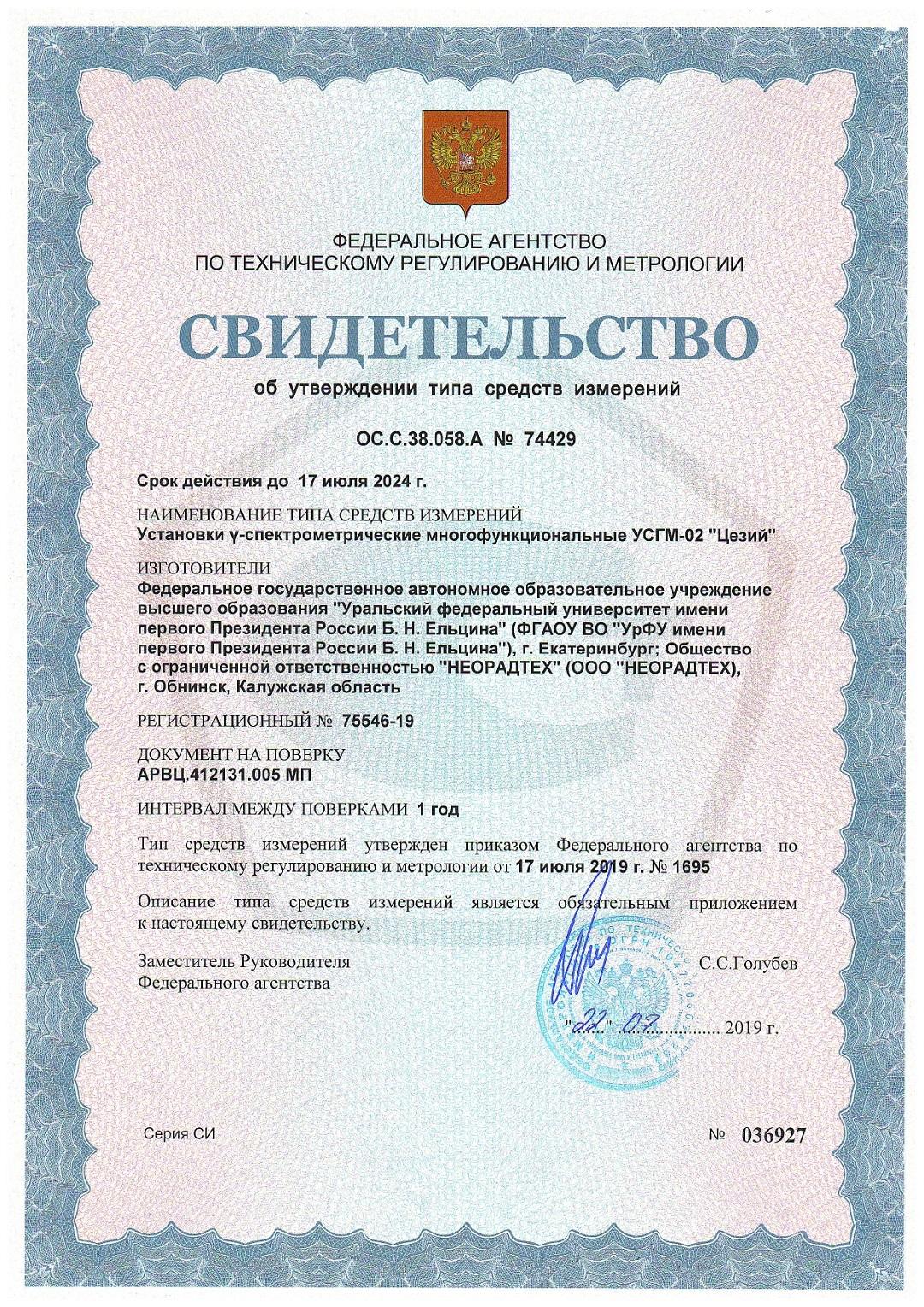

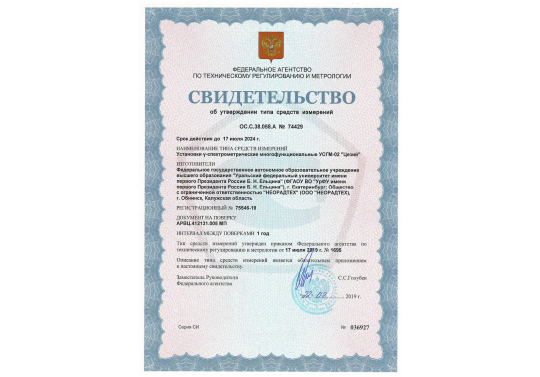

Свидетельство об утверждении типа СИ ОС.С.38.058.А № 74429
Метрологические характеристики
| Диапазон регистрируемых энергий гамма-излучения, МэВ | от 0,05 до 3 |
| Относительное энергетическое разрешение по линии 661,7 кэВ для радионуклида 137Cs в диапазоне температур, %, не более: |
|
|
- от минут 25 до минус 15 |
8,00 |
|
Пределы допускаемой основной относительной погрешности |
±0,5 |
|
Минимально измеряемая активность в точечной геометрии |
4,5 |
|
Минимально измеряемая объёмная активность радионуклидов в воде |
10 |
Технические характеристики
|
Число каналов накапливаемого спектра |
1024 |
|
Ёмкость канала накапливаемого спектра |
230 |
|
Потребляемая мощность от источника постоянного тока 19 В (для ИД Старк-02) |
3 Вт |
|
Время установления рабочего режима после включение питания |
не более 15 мин |
|
Габаритные размеры интеллектуального детектора Старк-02 - высота |
225 мм |
|
По электромагнитной совместимости УСГМ-02 |
группа исполнения III |
